半导体设备零部件是设备整机的核心组成部分，涵盖精密结构件、功能组件与耗材部件，适配芯片制造全流程极端工况，可满足超高真空、高洁净、耐等离子腐蚀、超高精密加工等严苛要求。其成本占设备整机比重约 70%，直接决定设备的工艺性能、制程稳定性与生产良率。同时，精密零部件环节融合多领域交叉制造技术，研发生产难度高、技术壁垒深厚，是国内半导体设备产业自主可控的核心瓶颈环节，支撑设备整机迭代、晶圆芯片制造乃至整个电子信息产业发展。

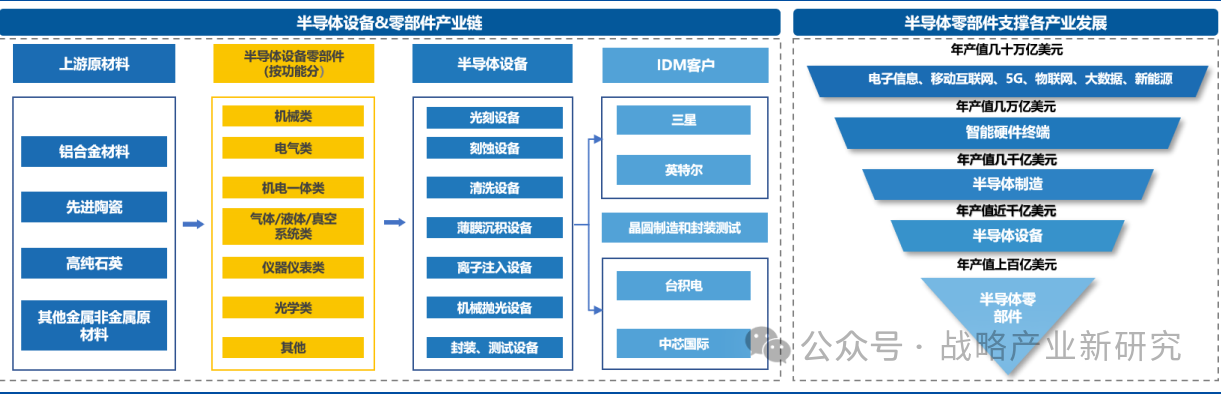

半导体设备及零部件产业链结构

从产业链结构来看，半导体设备零部件位居产业上游底层，核心传导路径为：特种原材料→半导体设备零部件→半导体设备整机→晶圆制造→终端应用。环节上游紧密衔接高纯金属、先进陶瓷、高纯石英等高端原材料赛道，下游通过设备整机厂商，直接受益于全球晶圆厂资本开支上行与设备更新迭代周期， 贯穿产业全链条发展，具备极强的底层战略价值。

光学类零部件是半导体高端设备中光学系统的核心组成部分，主要用于实现精确的光信号传输、聚焦、成像与检测，广泛应用于光刻机、激光加工设备、缺陷检测设备等高端工艺环节。在半导体设备成本构成中，光学类零部件价值量占比高达 55%，核心产品包括光学元件、光栅、光源、物镜等。其中，光源系统具备极高的技术壁垒、在光刻机成本中约占 27%，是国产替代最为迫切的关键环节。

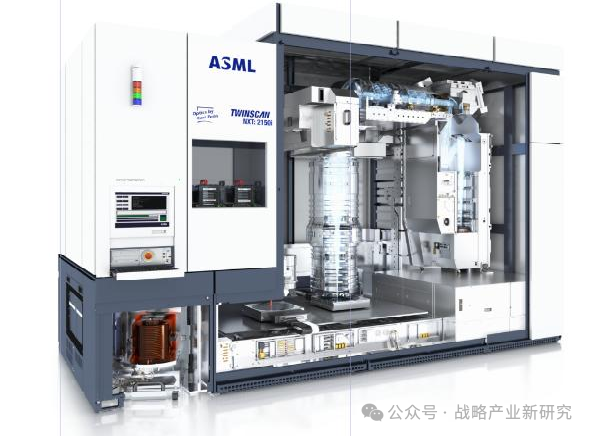

ASML 的 ArF 光源光刻机

数据来源：ASML

光源分辨率与波长呈负相关，波长越短光刻分辨率越高，制造工艺难度也随之提升。光刻机需依靠大功率光源提供曝光能量，不同制程节点与芯片品类对应不同波长规格的专用光源。按技术代际，光源可分为极紫外 EUV、深紫外 DUV、i 线、g 线等类型；EUV 适配先进制程，DUV 应用于中高端工艺，i 线与 g 线主要服务成熟制程量产。

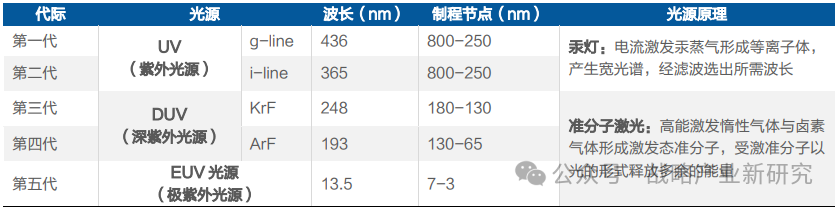

光源的分类

数据来源：ASML，栖港投资

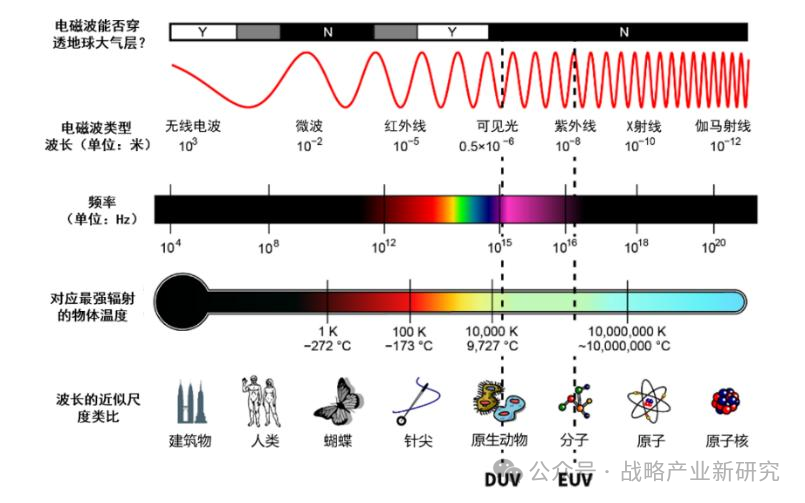

不同波段光谱对比图

数据来源：NIST

光刻光源技术壁垒极高，核心难点集中在频率稳定与能量均匀性控制，需满足制造精度、高分辨率、强曝光能力及低光学误差等严苛要求。以准分子激光光源为代表，核心考核指标涵盖重复频率、平均功率、线宽及线宽稳定性、中心波长及波长稳定性、剂量精度、单脉冲能量稳定性，以及光束位置与指向稳定性等多项参数，整体研发与量产门槛居高不下。

目前光刻机光源的国产化率极低，全球市场由美国 Cymer 和日本 Gigaphoton主导。其中，Cymer 占据全球约 80%以上的份额，且是 ASML 的 EUV 光源由Cymer 独家配套，全球仅其具备 EUV 光源产业化能力；DUV 光源则由 Cymer与 Gigaphoton 共同供应。据 QYResearch 数据，2025 年全球 EUV 光源市场销售额约 2.32 亿美元，预计 2032 年将达 4.09 亿美元，2026-2032 年期间CAGR 为 8.6%。

光刻机是我国半导体产业核心“卡脖子”环节，2025—2026 年正成为国产光刻机产业化关键节点。上海微电子 28nm 浸没式 DUV 已完成流片验证，国产化率超 85%，90nmArF 机型实现稳定量产；哈工大、中科院上海光机所等在 EUV光源及光学系统领域取得阶段性突破。但现阶段国内尚无企业具备 DUV、EUV光刻机整机光源商业化量产能力，仍处于核心技术攻坚阶段。

与此同时，产业链上下游多家企业在光源配套核心部件上已取得积极进展：茂莱光学实现深紫外光学器件批量化生产，为上海微电子供应DUV光刻机投影物镜，技术对标蔡司高端产品；福晶科技作为全球激光晶体龙头，为光刻机光源提供LBO、BBO 晶体，是唯一国产供应商；炬光科技研发的光场匀化器，打破国外垄断，已应用于光刻机曝光系统。叠加 AI 与存储芯片需求增长以及出口管制倒逼，国内光刻机行业正迎来政策、需求、技术三重驱动，国产替代进程显著提速。

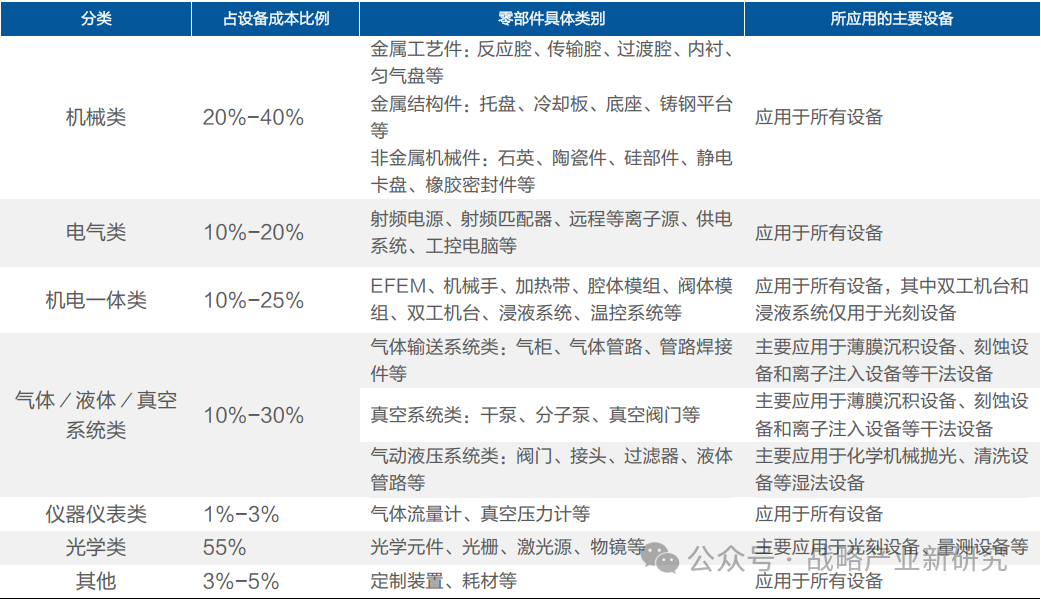

机械类零部件是半导体设备中价值量占比最高的品类，约占设备成本的 20%-40%。主要用于构建设备整体框架、形成工艺反应腔体、承载和传输晶圆等，以保证反应良率，延长设备使用寿命。机械类零部件对材料纯度、结构强度、表面处理和精密加工能力要求极高，不同材质的细分品类技术难点各异，进一步细分具体包括如下：

涵盖结构件与工艺件两大类别，具备优异的机械承载力与结构稳定性。技术难点集中于超高精密加工、特种焊接、表面处理及检测分析，需同时满足设备高强度结构标准与半导体级高洁净度要求。

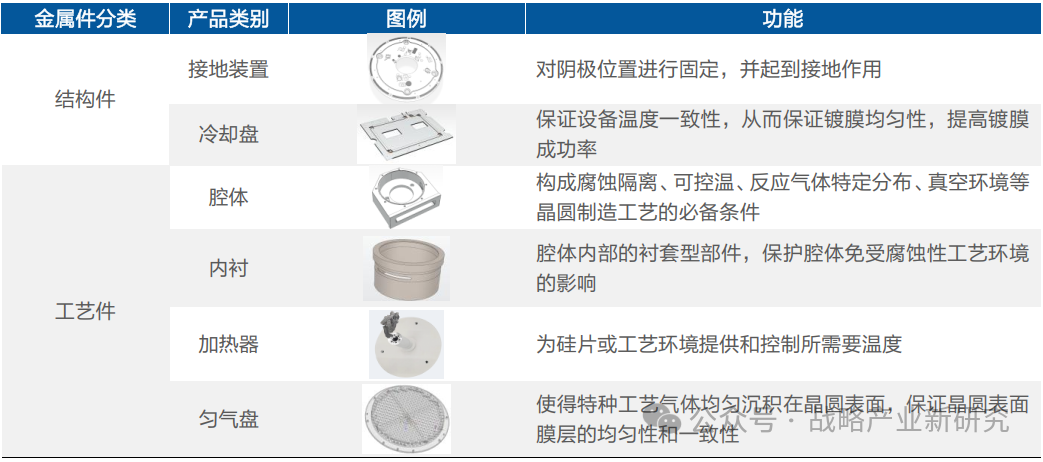

金属件细分类

全球半导体金属零部件市场高度集中，长期由美、日头部企业主导。代表厂商包括日本Ferrotec、美国超科林（Ultra Clean Technologies）及中国台湾京鼎精密。海外企业凭借深厚的技术积累、成熟的产品体系与完善的配套服务，深度绑定全球主流半导体设备龙头，长期占据全球绝大部分市场份额，竞争壁垒稳固。

反观国内，金属零部件赛道呈现梯队化发展格局。以富创精密、先锋精科、托伦斯为代表的本土核心厂商，已形成成熟的工艺体系与规模化量产能力，产品全面覆盖结构件、工艺件两大核心品类，并成功切入北方华创、中微公司等国内头部设备企业供应链。与此同时，大批国内企业聚焦细分领域持续突破，在专项金属零部件上相继完成技术迭代与产线验证，行业整体配套实力与本土化供应能力稳步提升。

硅部件为晶圆制造刻蚀工艺的核心关键耗材，核心品类主要包含硅电极、硅环等产品。其中，硅电极表面排布密集微孔结构，在等离子刻蚀制程中，既承担电压加载的电极功能，也是刻蚀气体导入工艺腔体的关键通路； 硅环作为配套承载组件，主要用于固定支撑硅电极及其他精密零件，保障刻蚀腔体的密封性与内部洁净度，同时有效防护硅晶圆边缘，降低制程损耗。

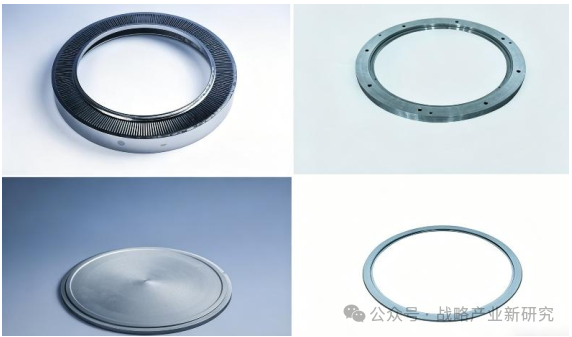

硅电极和硅环

数据来源：神工股份官网

硅电极、硅环作为刻蚀硅部件的核心品类，需满足当前主流 9N 超高纯度及金属离子杂质 ppb 级别的管控要求，以匹配先进制程的严苛规范。通过微孔阵列设计与超精密加工，可有效保障等离子体分布均匀性与腔体热稳定性。伴随 AI、新能源车、 5G 及物联网产业快速发展，高性能芯片需求持续上行，拉动刻蚀设备扩容，进而驱动硅部件需求稳步增长。

全球硅部件市场高度集中，国产化替代空间广阔。全球核心厂商集中于美国、日本、韩国，代表企业包括美国 Silfex、韩国 Hana Materials、日本三菱综合材料、CoorsTek 等，2024 年前十大厂商合计占据超过90%的市场份额。相比之下，中国本土企业仍处于国产化导入阶段，但正快速崛起，主要参与者包括江丰电子、宁夏盾源聚芯、锦州神工半导体、重庆臻宝科技等，产品已逐步进入国内设备与晶圆厂供应链。

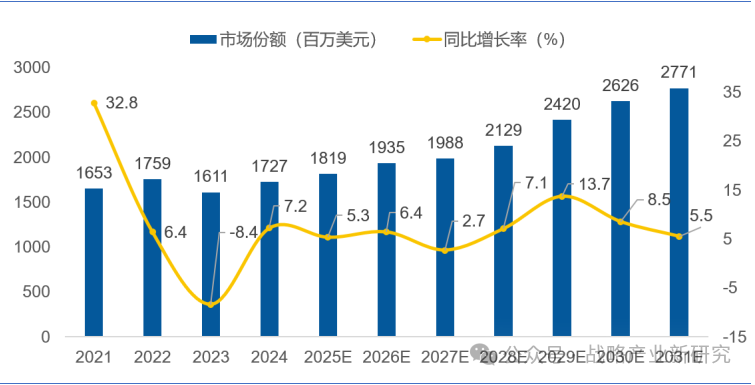

全球刻蚀用硅部件市场销售额及增长率

中国市场增速领跑全球，成为增长主引擎。 据 QYResearch 数据， 2025 年全球刻蚀用硅部件市场规模预计达到 18.19 亿美元，预计 2031 年将增至 27.71 亿美元， 2025-2031 年复合增长率（ CAGR）为 7.27%。同期，中国市场复合增长率约 10.33%，显著高于全球水平，是全球增长最快的区域市场。国内厂商在技术突破与客户导入的叠加驱动下，有望持续受益于行业扩容与份额提升的双重红利。

石英器件是以石英玻璃为原料制成的核心耗材型零部件。其主要成分为二氧化硅，具备透光性高、耐高温、膨胀系数低、化学稳定性强、纯度高、电绝缘性强等优异特性，能够满足半导体制造过程中高温、高洁净、强腐蚀等极端工况要求，因此被广泛应用于半导体设备的关键环节：

• 硅片制造：高纯石英砂制成的石英坩埚是直拉法生长单晶硅棒的核心容器，其纯度直接影响硅锭的晶体质量与电学性能。

• 晶圆制造：石英玻璃制成的扩散管、炉管、石英舟等器件，用于氧化、扩散、退火等高温工艺，需在高温下保持极高的化学稳定性与尺寸精度。

• 芯片制造：合成石英玻璃因极低的热膨胀系数和高透光性，是光刻机中透镜系统和光掩膜版的核心基板材料，其质量直接决定光刻图形的精度。此外，石英环、喷淋头等也广泛应用于等离子刻蚀及化学气相沉积（ CVD）腔室。

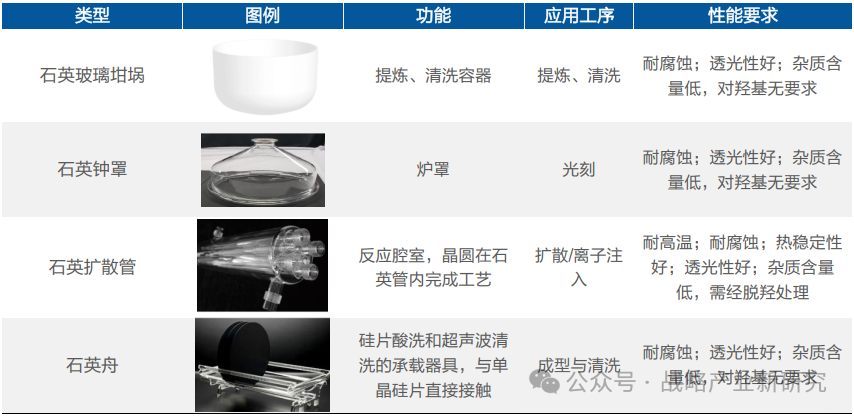

半导体用石英制品类型

半导体级石英材料技术壁垒极高，上游高纯石英砂纯度需达99.998%（4N8）以上，金属杂质控制在 ppb 级，全球高端原料长期由矽比科等海外龙头垄断。合成石英玻璃制备繁复， EUV 光刻等先进制程对抗辐照损伤、缺陷密度提出极限要求。

据 QYResearch，2025 年全球半导体石英制品市场规模约 7.23 亿美元， 2032年预计增至 13.11 亿美元， 2026-2032 年期间 CAGR9.0%。石英制品成本占比虽低，但对制程良率至关重要，是“小材料、高战略价值”环节。

随着制程向3nm及以下演进，对石英纯度、均匀性、可靠性的要求持续升级，叠加供应链安全担忧，国产替代加速。本土企业已在光伏级高纯石英砂实现突破并逐步向半导体级渗透，但光掩膜基板、高端合成石英等尖端品类国产化率仍低，核心技术突破与产业链自主可控是长期主线。

半导体精密陶瓷部件以氧化铝、氮化铝、碳化硅等先进陶瓷为基材，经超高精密加工制备而成，在半导体制造设备中具备不可替代性， 广泛应用于刻蚀、沉积、抛光、离子注入等关键环节。其中，氧化铝陶瓷是应用最广的核心品类，兼具高硬度、高强度、耐高低温与耐磨属性，绝缘性能优异，可适配真空、高温、强腐蚀等极端制程环境，纯度普遍达到 99.6%及以上。

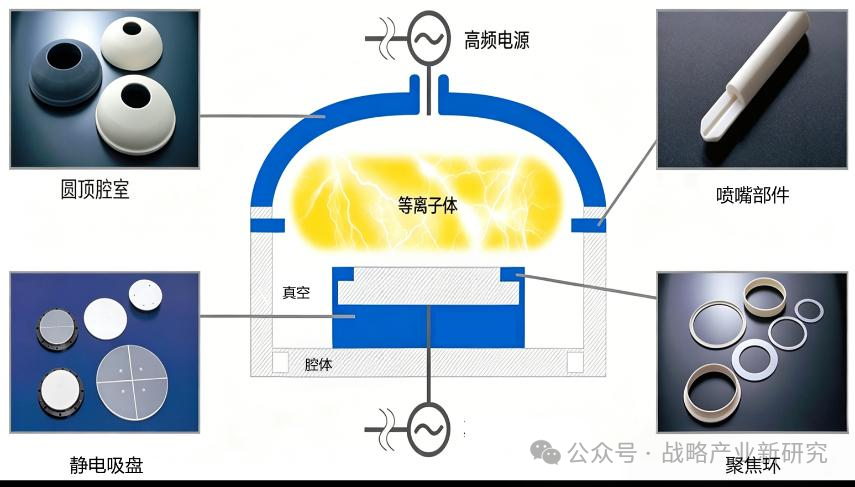

刻蚀设备的腔体结构及关键陶瓷部件

数据来源：京瓷，粉体圈

在半导体陶瓷部件中，静电吸盘（ESC）属于模块类中的高价值关键部件。它依托静电吸附原理，通过内部电极施加高压形成电场，借助库仑力或 J-R 吸附力将晶圆均匀、平稳地吸附于吸盘表面。其典型结构主要由导电基座、绝缘介质层与内置电极构成，可适配高真空、强等离子体等极端工艺环境，主要配套刻蚀、薄膜沉积、离子注入等前道设备，是高端制程中晶圆承载与定位的核心功能部件。

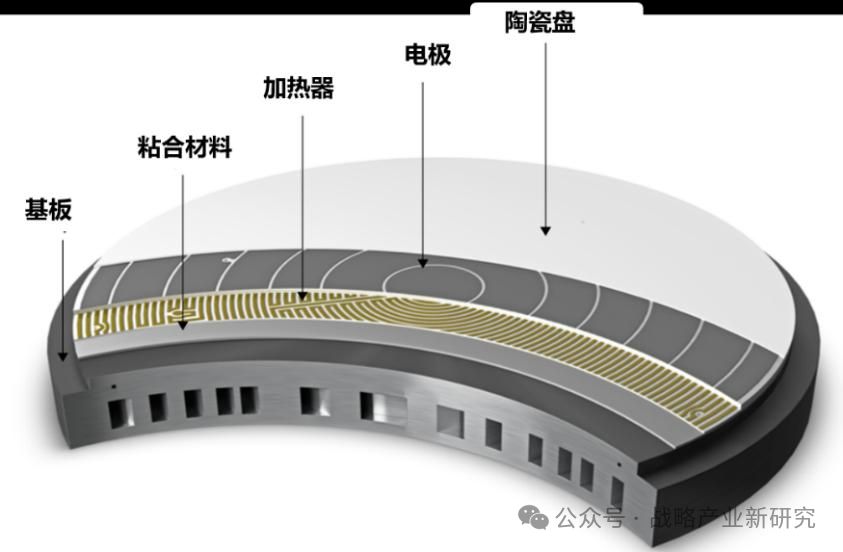

静电吸盘结构

数据来源：SHINKO 官网

从价值量看，静电吸盘较高，在半导体设备零部件中价值占比约 16%，仅次于机械手与真空泵。参考刻蚀设备应用，单台静电吸盘单价达 2–5 万美元，且平均每两年需更换，耗材属性显著。据 QYResearch 数据，2025 年全球陶瓷静电吸盘市场规模为 85.88 亿元，预计 2032 年增至 130.3 亿元，年复合增长率为 6.2%。

全球静电吸盘行业格局高度集中，长期由美日企业垄断。AMAT、LAM、SHINKO、TOTO 四大龙头合计占据全球 92%市场份额，其中 300mm 晶圆用静电吸盘市占率超 92.5%。当前国内静电吸盘国产化率不足 5%，本土企业仅在 8 英寸及以下小尺寸产品实现量产落地，12 英寸高端产品仍处于客户验证或小批量量产阶段。伴随晶圆制造向高良率、高制程能力持续升级，陶瓷静电吸盘作为设备核心刚需组件，市场规模有望维持稳健增长，国产替代空间巨大。

真空阀是用在真空系统中的阀门，其作用通常为隔离真空区域（如工艺腔室）或控制气体进出量阀门是半导体设备的真空系统与流体系统中的重要零部件，发挥着开闭、控制流量/流向、调节压力等作用，广泛应用于刻蚀机、离子注入机、CMP抛光设备等。

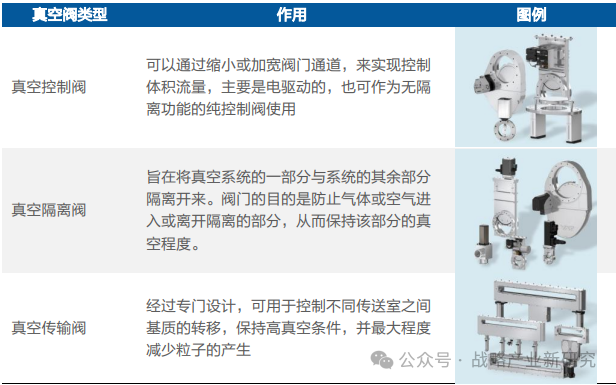

真空阀按功能分类常见类型

数据来源：瑞士 VAT

全球半导体真空阀门市场格局高度集中，瑞士VAT凭借技术与产能优势稳居行业龙头，独占全球约 70%市场份额；其余主要厂商包括美国MKS，以及日本VTEX、KITZSCT、CKD 等企业。据 QYResearch 数据，2025 年全球精密半导体真空阀门市场规模约 19.5 亿美元，预计 2032 年增至 26.7 亿美元，年复合增长率 4.7%。技术迭代方面，波纹管密封结构、智能远程控制等工艺持续突破，显著提升产品密封性与运行稳定性，驱动行业稳步发展。

当前国内高端真空阀门仍高度依赖进口，国产化替代空间广阔。以新莱应材为代表的本土企业，已实现闸阀等品类批量供货，隔膜阀等气体管路阀门也完成客户突破并快速放量。在地缘格局变化与供应链安全诉求提升的背景下，半导体零部件自主可控需求迫切，国内厂商迎来关键替代窗口期，逐步打破海外企业在高端真空阀门领域的长期垄断。

MFC（Mass Flow Controller，质量流量控制器）可精准监测气体流量，测量结果不受温度、压力波动影响。设备可根据预设参数自动调节并稳定控制气体流量，即便系统压力与环境温度发生变化，仍能维持流量恒定。MFC 作为半导体设备气路系统的核心组件，广泛应用于刻蚀、薄膜沉积等关键制程设备，是保障工艺稳定性的关键零部件。

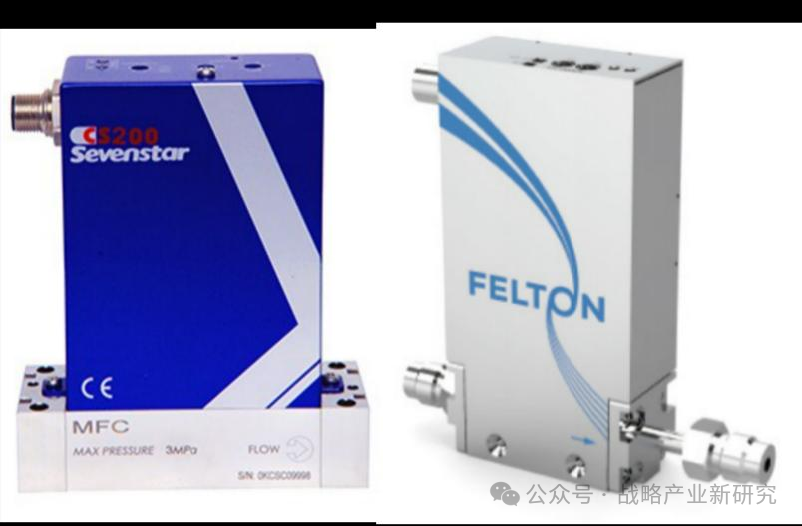

质量流量控制器

数据来源：北方华创官网，高凯技术官网

MFC主要由测量传感器、控制阀和流量计算器三部分协同构成，实现对气体质量流量的准确测量与精确控制。其中，测量传感器利用气体流过时的热效应测量温度变化，从而确定质量流量；控制阀用于调节气体通断与流量速率；流量计算器则结合传感器信号及温度、压力等参数计算实际流量。在半导体设备中，不同气柜模组的拓扑设计和气路数量各异，每一路气体需配备一个 MFC，单个腔体往往配套多个甚至数十个 MFC。

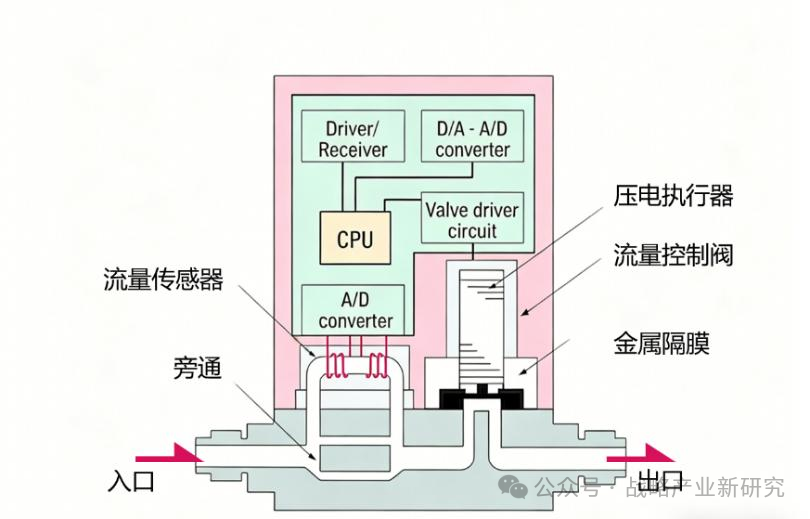

质量流量控制器内部结构

数据来源：HORIBA 官网

MFC工作时，首先由使用者设定目标气体质量流量,设备依托内置传感器捕捉气流引发的温度变化，实时采集监测信号。根据这一信号，内部控制电路调节控制阀的开度，使实际流量逐步逼近设定值。同时，流量计算器结合传感器输出及温度、压力等参数实时计算实际质量流量。通过持续测量与阀门开度反馈调节，MFC能够动态维持流量恒定于设定值，确保控制精度与稳定性。

全球半导体质量流量控制器（MFC）市场正经历强劲增长，主要驱动力来自半导体制造、晶圆处理及先进制程中对精准气体流量控制和无污染处理的苛刻要求。据 Global Growth Insights 数据，2025 年全球 MFC 市场估值约 10.5 亿美元，预计 2035 年将接近 20 亿美元，2026–2035 年复合年增长率为 6.5%。目前，超过 70%的半导体制造工厂依赖 MFC 实现超精密气体输送，叠加新晶圆厂扩建，进一步推动了 MFC 在半导体市场的需求扩张。

竞争格局呈现高度集中态势。据 QYResearch 统计，全球半导体用 MFC 的核心厂商包括 HORIBA、Brooks Instrument、MKS Instruments、Fujikin、七星华创等，前五大企业合计占据全球约85%的市场份额，其中HORIBA以超过60%的份额居绝对主导地位。国内供应商方面，华丞电子、冠华半导体、蓝动精密、九未实业等已在部分领域实现突破，但整体国产化率仍不足 5%，替代空间广阔。

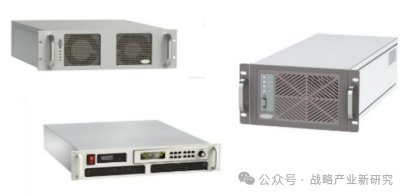

电气类零部件，在设备中起到控制电力、信号、工艺反应制程的作用。射频电源是电气类零部件的核心模块，其利用射频电流的高频电磁波，实现能量传输的装置。射频就是射频电流，它是一种高频交流变化电磁波的简称，每秒变化大于10000 次，射频电源主流的频率范围一般是400KHz、2MHz、13.56MHz、27.12MHz、60MHz。其核心作用是通过产生高频电场，在晶圆反应腔体内将特定工艺气体电离，创造并维持高活性、高能量的等离子体，并利用等离子体的特殊性能实现薄膜沉积、刻蚀、离子注入、清洗去胶、键合等复杂半导体工艺。

数据来源：英杰电气官网

射频电源由射频源、功率放大模块及匹配模块三部分构成。

• 射频源：提供基础固定频率的射频信号，涵盖直流供电、振荡电路模块等、一般分为参考源部分、频率合成部分、输出功率控制部分，以及幅度/频率/相位/脉冲的模拟调制。

• 功率放大模块：通过多级放大管逐级放大信号，需对移相进行耦合调整（调相/调频）。通行做法是通过预放器、驱动器和功放器三级放大，来获得足够的功率。

• 射频匹配模块：包括匹配器与控制模块。当电源阻抗与负载不匹配时，会产生信号反射，可能会损坏电源，而匹配器则负责阻抗变换以减少反射；控制模块实时采样、检测并反馈 PID 调节，当出现超出正常范围的信号功率变化，控制模块会根据算法进行警报、微调。

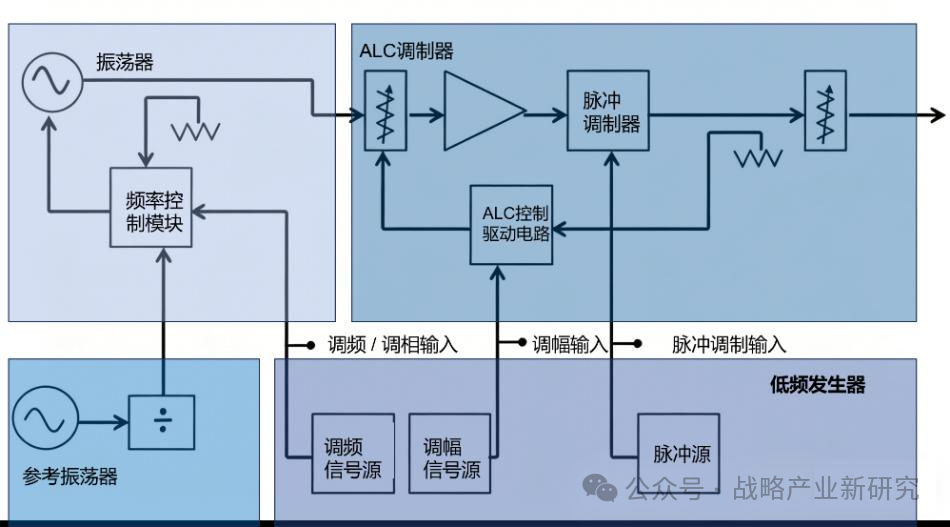

射频源工作原理

数据来源：云泽资本

全球射频电源市场格局高度集中，核心厂商包括 Advanced Energy、万机仪器、康姆艾德、DAIHEN Corporation 等，主导行业格局。从产品看，半导体设备领域以 2MHz、13.56MHz 和 27.12MHz 频率为主，2024 年三者合计市场份额超60%。据 LP Information 数据，2025 年全球射频发生器市场规模约 21.49 亿美元，预计 2032 年将达 32.11 亿美元，年复合增长率（CAGR）为 6.0%。

射频电源作为半导体设备核心零部件，其发展与半导体产业扩张紧密相关。受益于国内半导体产业崛起及高端射频电源需求提升，中国市场已成为全球主要增长引擎。但当前全球射频电源供应仍高度集中于美、日等地区，国内市场长期由国外企业主导，国产化率较低。在半导体设备国产化战略推动下，英杰电气、恒运昌等本土电源供应商逐步崭露头角，依靠下游设备厂商支持，陆续实现批量订单突破；北方华创等设备厂商亦通过旗下子公司华丞电子积极布局射频电源领域，国产替代进程持续加速。

半导体零部件品类繁多、技术壁垒高企，但国内企业已在多个细分赛道取得实质性突破。在景气上行与国产替代双重共振下，半导体零部件赛道已进入从单点突破到系统破局的关键阶段，本土零部件企业迎来历史性发展窗口。

富创精密：深耕半导体设备精密零部件，全工艺一站式配套卡位先进制程。具备业内少有的工艺完备性，能够为客户提供从精密机械制造、表面处理特种工艺到焊接、组装及检测的一站式解决方案。

江丰电子：专注于超高纯金属溅射靶材与半导体精密零部件的研发、生产和销售，广泛应用于集成电路先进制程的 PVD 薄膜沉积环节。产品已批量进入台积电、中芯国际、SK 海力士等全球头部芯片厂商供应链。

新莱应材：专注于洁净应用材料与高纯及超高纯应用材料的研发、生产和销售，核心产品覆盖真空系统、高纯气体传输组件、半导体精密零部件及无菌流体控制系统，广泛应用于泛半导体、生物医药、食品安全三大核心领域。

正帆科技：“装备+材料+服务”三位一体，筑起半导体高纯系统国产替代的坚实壁垒。在半导体高纯系统及关键耗材的国产替代进程中，具备突出的竞争优势。

神工股份：专注于半导体刻蚀用大直径硅材料、硅零部件及半导体大尺寸硅片的研发、生产与销售，核心产品覆盖 14-22 英寸大直径硅材料、等离子刻蚀机用硅电极及硅环等。

凯德石英：深耕石英制品领域近三十年，专注于石英仪器、石英管道、石英舟等石英玻璃制品的研发、生产与销售，产品作为下游关键生产耗材，广泛应用于半导体集成电路芯片、光伏太阳能等领域。

珂玛科技：专注于先进陶瓷材料零部件的研发、制造、销售及泛半导体设备表面处理服务，产品广泛应用于半导体晶圆制造核心工序及泛半导体、新能源等领域。

茂莱光学：为精密光学综合解决方案服务商，主营精密光学器件、光学镜头及光学系统的研发、设计、制造与销售，产品广泛应用于半导体、生命科学、AR/VR 检测、无人驾驶、航空航天、生物识别等众多高端领域。

恒运昌：专注于等离子体射频电源系统及半导体核心零部件的研发、生产与销售，自研产品覆盖射频电源、远程等离子源等，同时配套引进真空泵、质量流量计等关键部件，围绕等离子体工艺提供核心零部件整体解决方案。

英杰电气：要从事以功率控制电源、特种电源为代表的工业电源设备及新能源汽车充电桩/站的研发、生产与销售。

（来源：战略产业新研究）
