功能材料科技创新服务平台/中国功能材料网 功能材料创新服务平台

超级电容器根据储能机理可分为双电层电容和赝电容。尽管双电层电容技术成熟，但其能量密度较低，限制了实际应用。赝电容材料如过渡金属氧化物和硫化物虽具有高比电容，但存在导电性差、反应动力学缓慢等问题。相比之下，过渡金属硒化物表现出优异的导电性、机械和热稳定性，成为研究热点。特别是双金属硒化物，因其高比容量和宽电位窗口，被广泛用于超级电容器电极材料的研究。

（1）材料复合创新

本研究通过两步水热法，在MnₓCo₂₋ₓSe₂/CC表面成功包覆Ni_0.85Se纳米颗粒，形成Ni_0.85Se@MnₓCo₂₋ₓSe₂/CC复合材料。这种复合结构不仅增加了活性位点，还显著提升了电极材料的导电性和电化学性能。

（2）自支撑电极设计

利用炭布作为导电基底，直接在其表面生长复合材料，形成自支撑电极。这种设计增强了活性材料与基底之间的附着力，提高了电极的稳定性和循环性能。同时，炭布的高比表面积和优异导电性进一步提升了电极的整体性能。

（3）全面性能评估

通过XRD、SEM、XPS等多种表征手段，系统分析了复合材料的物相组成、微观形貌和元素价态。并利用CV、GCD、EIS等电化学测试方法，全面评估了材料的比电容、倍率性能和循环稳定性。结果显示，该复合材料在超级电容器应用中展现出极高的潜力。

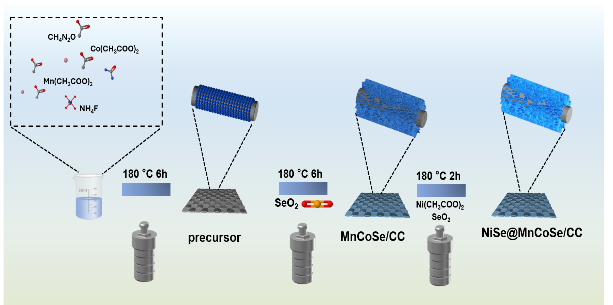

图1 Ni_0.85Se@Mn_xCo_2-xSe₂/CC材料的合成示意图

Fig.1 Schematic diagram for the synthesis of Ni_0.85Se@Mn_xCo_2-xSe₂/CC electrode

 图2 （a）Mn_xCo_2-xSe₂/CC；（b）Ni_0.85Se/CC；（c）Ni_0.85Se@Mn_xCo_2-xSe₂/CC在不同放大率下的SEM图像；（d）C、Ni、O、Se、Co、Mn的EDS图谱

Fig.2 SEM images of (a)Mn_xCo_2-xSe₂/CC, (b)Ni_0.85Se/CC and (c)Ni_0.85Se@Mn_xCo_2-xSe₂/CC at different magnifications; (d)EDS mapping of C, Ni, O, Se, Co and Mn

 图3 （a）Ni_0.85Se@Mn_xCo_2-xSe₂/CC和Ni_0.85Se/CC的XRD图谱；（b） Ni_0.85Se@Mn_xCo_2-xSe₂/CC的N₂吸脱附

Fig.3 (a)XRD patterns of Ni_0.85Se@Mn_xCo_2-xSe₂/CC and Ni_0.85Se/CC;(b)N₂ adsorption-desorption of Ni_0.85Se@Mn_xCo_2-xSe₂/CC

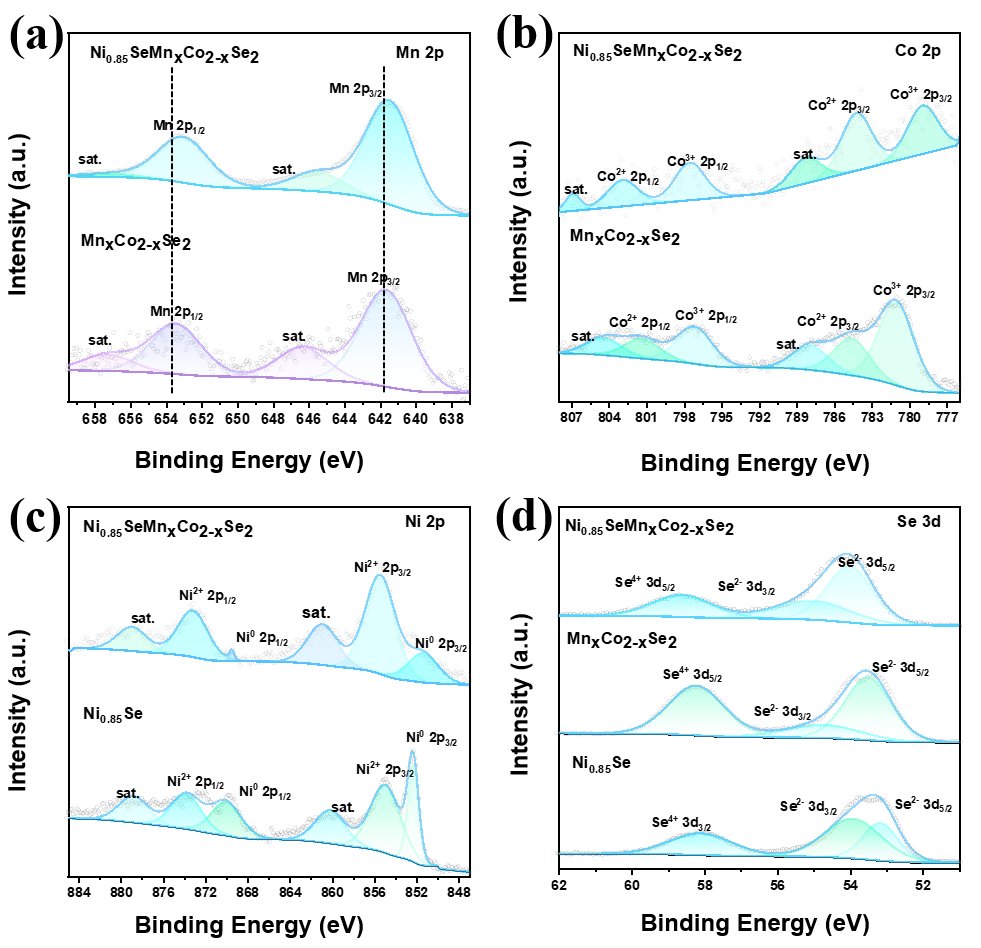

 图4 高分辨率XPS光谱：（a）Mn2p,（b）Co2p,（c）Ni2p和（d）Se3d

Fig.4 High-resolution XPS spectra:(a)Mn2p;(b)Co2p;(c)Ni2p;(d)Se3d

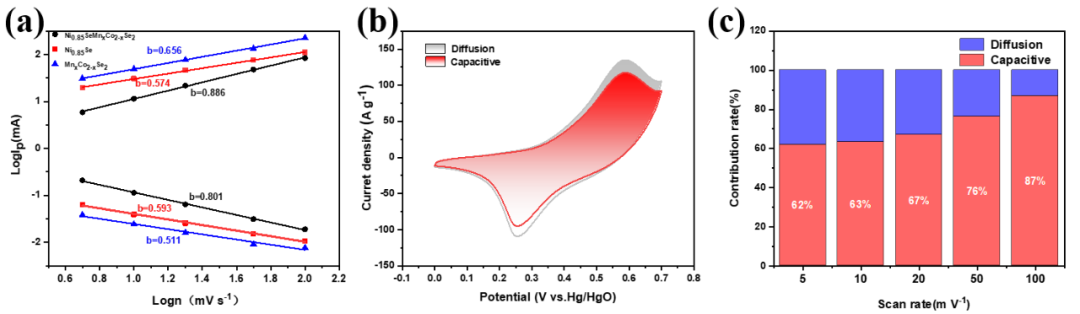

图6 （a）Ni_0.85Se@Mn_xCo_2-xSe₂，Ni_0.85Se和Mn_xCo_2-xSe₂的logi与logv的曲线对比；（b）Ni_0.85Se@Mn_xCo_2-xSe₂在50 mV/ s时的电容贡献；以及（c）电容贡献的百分比

Fig.6 (a)Comparison of the curves of logi versus logv for Ni_0.85Se@Mn_xCo_2-xSe₂, Ni_0.85Se and Mn_xCo_2-xSe₂;(b) capacitive contribution of Ni_0.85Se@Mn_xCo_2-xSe₂ at 50 mV/s;(c) percentage of the capacitive contribution

（1）成功合成复合材料：本研究采用两步水热法，成功合成了具有颗粒球状结构的Ni_0.85Se@MnₓCo₂₋ₓSe₂/CC复合材料。该材料结合了Ni_0.85Se的高导电性和MnₓCo₂₋ₓSe₂的高比容量，表现出优异的电化学性能。

（2）电化学性能显著提升：电化学测试结果表明，Ni_0.85Se@MnₓCo₂₋ₓSe₂/CC电极材料在1 A/g电流密度下比电容达1 083 F/g，电流密度增大20倍时比电容保持率为84%，优于单一材料，表明复合材料具有优异的倍率性能。

（3）循环稳定性出色：经过8 000次充放电循环后，Ni_0.85Se@MnₓCo₂₋ₓSe₂/CC材料的比电容保持率达81.3%，显示出良好的循环稳定性。这一结果验证了复合材料在长时间充放电过程中的可靠性和耐久性。

引用本文

文章发表于《功能材料》2025年第56卷第7期，欢迎引用本文：

薛磊磊,刘淑源,郑智超,等.Ni_0.85Se@Mn_xCo_2-xSe₂/CC自支撑电极构建及超级电容器性能研究[J].功能材料,2025,56(7):07200-07208.

Xue L L,Liu S Y,Zheng Z C,et al.Construction and supercapacitor performance of Ni_0.85Se@Mn_xCo_2-xSe₂/CC free-standing electrode[J].Journal of Functional Materials,2025,56(7):07200-07208.
