功能材料科技创新服务平台/中国功能材料网 功能材料创新服务平台

当前，导电织物的制备方法主要包括共混法和后整理法。共混法虽能得到结合牢度高的导电织物，但穿着不舒适且实用性差。后整理法通过原位生长、自组装、喷涂等手段在织物表面形成导电涂层，方法多样但各有局限。例如，原位生长法过程繁琐，喷涂法则可能影响织物的透气性和舒适性。因此，开发一种温和高效的锚定工艺，在保持导电织物功能性的同时，提升其耐洗性和机械稳定性，成为亟待解决的问题。文章基于安徽大学季书林团队研究成果及国家自然科学基金、安徽省重大科技项目资助。

（1）聚多巴胺改性技术

本研究首次采用聚多巴胺（PDA）对纯棉织物进行改性预处理，通过PDA的强粘附性和反应活性，在织物表面形成一层均匀的PDA涂层。这一创新步骤显著提高了织物对银纳米线（AgNWs）的吸附能力，为后续导电涂层的形成奠定了坚实基础。

（2）银纳米线导电涂层

通过简单的浸渍-干燥法，将AgNWs均匀固定在PDA改性的织物表面，形成导电涂层。该方法不仅操作简便，而且能够精确控制AgNWs的分布密度和织物方阻，满足不同应用场景的需求。

（3）优异的耐洗性和机械稳定性

得益于PDA涂层的强粘附性，复合导电织物在弱酸性洗涤剂中洗涤1 h后，方阻变化率低至150%，且表面AgNWs导电网络仍旧完整。此外，通过5 000次折叠实验和3M胶带剥离实验证实，复合导电织物具有优异的机械稳定性，能够抵抗折叠、剥离等机械破坏。

图2  原棉织物（CF）与聚多巴胺改性织物（PDA/CF）的傅里叶变换红外光谱

Fig.2 Fourier transform infrared spectra (FT-IR) of raw cotton fabric (CF) and polydopamine modified fabric (PDA/CF)

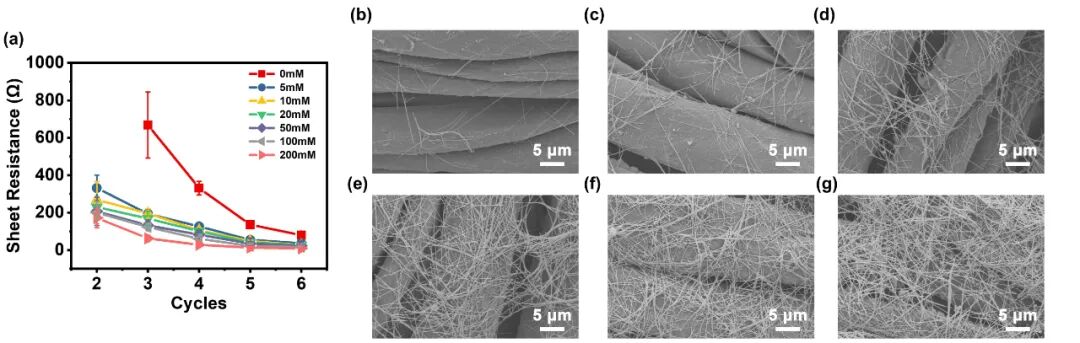

图3 （a）不同浓度聚多巴胺改性织物（AgNWs/PDA/CF）的方阻随浸渍银纳米线次数的变化；200 mM-PDA/CF通过浸渍-干燥吸附银纳米线后的表面形貌变化：（b）浸干1次；（c）浸干2次；（d）浸干3次；（e）浸干4次；（f）浸干5次；（g）浸渍6次

Fig.3 (a) Changes in the square resistance of fabrics (AgNWs/PDA/CF) modified with different concentrations of polydopamine as a function of the number of times they were immersed in silver nanowires; SEM images of 200 mM-PDA/CF after adsorbing silver nanowires through immersion-drying cycles: (b) once; (c) twice; (d) three times; (e) four times; (f) five times; (g) six times

图4 （a）CF、PDA/CF、6-AgNWs/PDA/CF、6-AgNWs/CF、AgNWs的XRD图；（b）CF、PDA/CF、AgNWs/PDA/CF的XPS谱图

Fig.4 (a) XRD patterns of CF, PDA/CF, 6-AgNWs/PDA/CF, 6-AgNWs/CF and AgNWs; (b)XPS patterns of CF, PDA/CF and AgNWs/PDA/CF

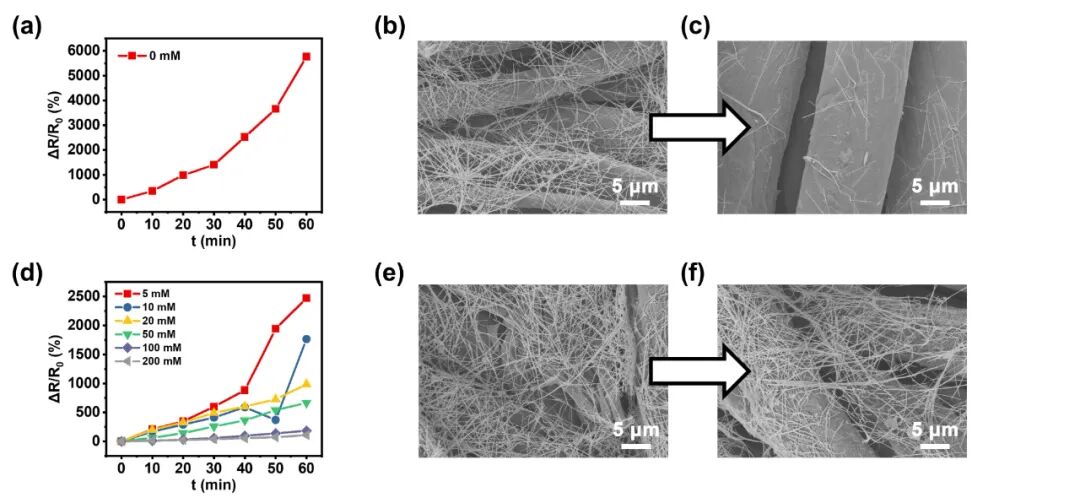

图5 （a）未改性导电织物样品（6-AgNWs/CF）的方阻随洗涤时间变化；未改性导电织物样品洗涤前后电镜图：（b）洗涤前；（c）洗涤后；（d）不同浓度多巴胺改性导电织物样品（6-AgNWs/PDA/CF）的方阻随洗涤时间变化；200 mM多巴胺改性导电织物样品（6-200 mM-AgNWs/PDA/AgNWs/CF）洗涤前后电镜图：（e）洗涤前；（f）洗涤后

Fig.5 (a) The square resistance variation of the unmodified conductive fabric sample (6-AgNWs/CF) with washing time; SEM images of the unmodified conductive fabric sample before and after washing: (b) before washing, (c) after washing; (d) the washing time relative square resistance of the conductive fabric sample (6-AgNWs/PDA/CF) modified by different concentrations of dopamine; SEM images of the conductive fabric sample (6-200 mM-AgNWs/PDA/AgNWs/CF) modified with 200 mM dopamine before and after washing: (e) before washing, (f) after washing

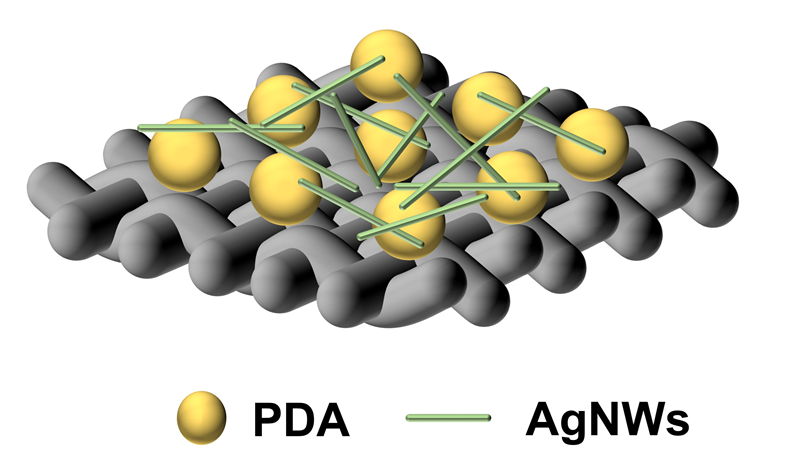

图6 AgNWs/PDA/CF复合导电织物结构示意图

Fig.6 Schematic diagram of the structure of the composite conductive fabric named AgNWs/PDA/CF

（1）成功制备复合导电织物：本研究通过PDA改性纯棉织物，并结合浸渍-干燥法，成功制备了AgNWs/PDA/CF复合导电织物。该织物不仅具有优异的导电性能（方阻＜10 Ω/sq），而且保持了良好的透气性和舒适性。

（2）耐洗性显著提升：PDA改性层有效增强了织物对AgNWs的吸附能力，使得复合导电织物在洗涤过程中能够保持较低的方块电阻（小于20 Ω/sq）和电阻变化率（小于150%）。这一特性显著优于未改性的导电织物，满足了实际使用中的耐洗需求。

（3）机械性能优异：通过折叠实验和3M胶带剥离实验证实，PDA的参与有效提高了复合导电织物的机械性能。在5000次折叠后，电阻变化率仅约70%，且导电涂层与基底之间的粘附力强，保证了织物电极在实际服役中的性能稳定。

引用本文
